| 是否进口：否 | 类型：数字示波器 | 品牌：YOKOGAWA/横河 |
| 型号：DL850E/DL850EV | 通道数：8 | 带宽：500MHz |

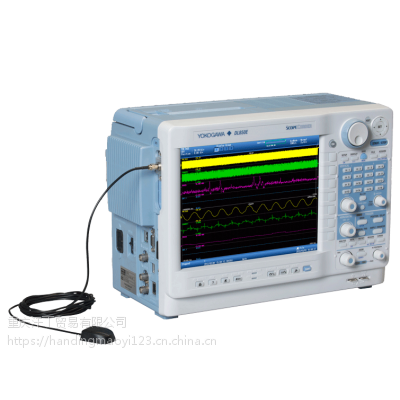

日本横河YOKOGAWA数字示波记录仪 DL850E/DL850EV
产品概述：
横河测试测量实时测量与谐波分析大量信号，加快开发与故障查找速度。波形记录仪DL850E可以捕捉与分析瞬态事件，显示长达200天的趋势波形。通过插拔模块，可以灵活组合电信号与物理信号（传感器信号，如CAN、LIN和串行总线）的测量，还能实现实时功率分析运算的触发。
DL850E具备以下主要功能:
功能强大的便携式数采记录仪
可测量与谐波分析机电系统的动态行为
灵活的模块化输入(电压、电流、传感器信号和CAN/LIN总线)
功率运算的趋势与触发(选件)
适用于DL850E系列示波记录仪及高速数据采集仪SL1000的新频率模块701281现已发布。新的701281将代替原来的型号701280，以达到有害物质限制指令(RoHS)的相关要求。 与701280相比，部分性能有所改进：
| 项目 | 新模块701281 | 原模块701280 |
|---|---|---|
| 数据更新率 | 1MHz(1μs) | 25kHz(40μs) |
| 最小测量分辨率 | 625ps | 50ns |
| 测量范围（频率） | 0.01Hz - 500kHz | 0.01Hz - 200kHz |
发布日期：2014年6月17日
内置信号调理的灵活输入
提供多达17种插拔模块。通过多种参数的同步测量，可广泛对应各种测量。
电压/电流
传感器输出
温度、振动/加速度、应变、频率
逻辑信号、CAN/LIN监视
实时测量与谐波分析大量信号加快开发与故障查找速度
| DL850E应用优势 | DL850E功能支持 |
|---|---|
| 即使在最恶劣的环境下，也可以***测量快速开关信号。 | 输入通道间相互绝缘、屏蔽，可确保高分辨率、采样率和精度。 |
| 可同时测量各种不同的电信号和物理信号。 | 提供多达17种插拔模块。 |
| 为耐久性测试提供值得信赖的平台。 | 可连续记录200天，测量结果保存至内部硬盘。 |
| 在长时间测量中，通过捕捉瞬态信号可以缩短故障查找时间。 | 强大的触发功能可与双捕获、历史存储等特色功能搭配使用。 |
| 功率运算功能可实时评价动态行为。 | 全新的功率运算功能，如有功功率、功率因数、积分功率和谐波等，显示趋势波形。 |
| 不同远程地点的同步测量数据。 | GPS或IRIG时间同步。 |
可显示并将大量波形记录仪数据实时、连续记录到硬盘中
10.4-inch LCD XGA (1024 x 768)
大型高清液晶显示器支持多通道高分辨率显示。
旋转飞梭
可以轻松设置大动态范围参数。
分析
屏幕上将弹出用于实时分析的专用设置菜单。
4方向光标键
通过屏幕上的弹出菜单和4方向光标键，可以输入并设置多个参数。
主画面
记录20天 (2 天/div)
专用垂直轴旋钮和缩放旋钮
可以直接旋转到各个项目，使设置更快、更轻松。
一键保存
事先选择要保存的数据或图像格式，按该键即可一次性完成保存工作。
ALL CH 键
可以轻松地用列表显示并编辑各种通道设置。
选择面板语言
面板有8种语言可供选择。
旋转飞梭
可以轻松设置大动态范围参数
大容量存储空间(2GPts)支持长时间测量和快速双波形缩放；－ 2GPts内存(/M2选件) —
标配存储空间为250MPts，可以扩展至1GPts或2GPts。 大容量存储不但支持长时间测量，还支持以下测量。
如果内存处理效率和显示引擎速度较慢，长存储效率不会很高。横河 DL850E GIGAZoom 2引擎比以往速度更快，可以瞬间缩放显示2个波形。
耐久性测试或验证性测试的长期连续数据记录， 标配采集软件界面直观、友好。通过Free-run模式可以将数据连续记录到PC硬盘(HDD)中，记录时间和文件大小没有限制。
设置向导使操作更简便
设置向导将自动识别连接到电脑的DL850E及其安装的模块。只需点击“开始”按钮便可马上开始测量，免去了复杂的设置。5屏设置向导画面可以让您轻松完成系统配置、测量、保存和显示的详细设置。并且，可以随时随地保存和回调您的设置。
实时波形显示
在触发测量期间，某段放大的波形与整个波形可以同时显示。即使在记录过程中，也可以使用显示保持功能回顾历史数据。
横河提供世界***的数字示波记录仪：数字示波记录仪具有高速采样能力和大测量带宽，可用于设计和开发电子设备。示波记录仪集数字录波仪和多通道数据波形记录仪的优点于一身。
我们的示波记录仪是灵活、强大的多通道测试和测量解决方案，将高精度录波仪和传统有纸图表波形记录仪的优点集于一身。Yokogawa的示波记录仪除了能在它的大显示屏上显示信号之外，还可以将信号保存到记录纸和/或存储介质中以便长期储存(如30天或***)，此外示波记录仪还可以捕捉并分析非常快的瞬变信号。
Yokogawa的波形记录仪可捕捉高速瞬变、低速趋势或介于其间的任何信号。波形记录仪是灵活、强大的多通道测试和测量解决方案，将高精度示波器和传统有纸或电子波形记录仪的优点集于一身。
横河波形记录仪是一款功能强大的便携式数据采集录波仪，可以捕捉与谐波分析瞬态事件，显示长达200天的趋势波形。通过插拔模块，可以灵活组合电信号与物理信号(传感器信号，如CAN、LIN和串行总线)的测量，还能实现实时功率运算的触发。
让我们来感受世界***的横河录波仪：自1988年***机型面世以来，YOKOGAWA一直不断创新，致力于电力电子、机电一体化和新能源等前沿行业专用录波仪的研发，近期又推出全新DLM系列录波仪，既有面向低成本市场的4CH MSO示波器——DLM2000系列，也有***的全新8CH MSO波形记录仪。
重庆汗丁贸易有限公司供应日本横河YOKOGAWA全系列产品：示波记录仪、数字功率分析仪、数据采集设备、光测量仪器、发生器、信号源、便携式和手持式仪器、其它测试和测量仪器、数字式混合信号示波器、示波记录仪、逻辑探头、电压探头、数字功率计WT300E系列、功率分析仪 WT500、高性能功率分析仪WT1800E系列、高精度功率分析仪WT3000E、示波功率仪 PX8000、电能质量分析仪CW500、数字功率分析仪附件、高速数据采集器和数采仪、数采仪单元和实验室数采记录仪、光谱分析仪、光时域反射仪、波长计|光波长计、多应用测量系统、现场多用测试仪系列、手持式仪表、以太网测试仪器、信号源测量单元、可编程DC电源、函数发生器、标准源、数字式万用表、数字万用表、校验仪、便携式钳式功率计、接地和绝缘电阻测试仪、照度计、温度计等电子电气测试类产品。
日本横河YOKOGAWA示波记录仪产品系列：
| 产品名称 | 产品型号 |
| 混合信号示波器 | DLM4000 MSO系列 |
| 数字信号示波器 | DLM2000 MSO系列 |
| 便携式示波记录仪 | DL350 |
| 示波记录仪 | DL850E/DL850EV |
| 高速数据采集仪 | SL1000 |
| 有源探头1.0GHz | PBA1000 |
| 高电压差分探头 | 701926 |
| 差分探头 100MHz | 700924 |
| 差分探头 15MHz | 700925 |
| 差分探头 100MHz | 701921 |
| 差分探头 (PBDH1000) 1.0GHz | 701924 |
| 无源探头 PB500 500MHz | 701943 |
| 无源探头200MHz | 700960 |
